英国PICO TA043有源差分探头
V100 MHz 700 V差分示波器探头10:1/100:1

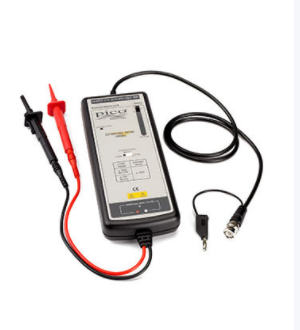

TA043是一款有源差分探头,适用于高达±700 V(DC +峰值AC)的高共模电压测量应用。它可用于高达100 MHz的信号速度。
该差分探头扩展了标准单端输入示波器的功能,可以实现安全,准确的高压差分测量方法。应用包括在电源电路应用中进行安全测量以及获取串行通信总线中的低速平衡差分信号。
TA043差分探头规格 |
|
带宽 |
直流至100 MHz(-3 dB) |
衰减率 |
10:1/100:1 |
准确性 |
±2% |
输入阻抗 |
4MΩ|| 每侧7 pF对地 |
输入电压 |
|
差分范围(10:1) |
±70 V(DC +峰值AC)或70 V RMS |
共模范围 |
±700 V(DC +峰值AC)或500 V RMS |
绝对最大值 电压 |
1000 V RMS CAT III(10:1和100:1) |
输出电压 |
|
摇摆 |
±7V至50kΩ负载 |
偏移(典型值) |
<±5 mV |
噪音(典型) |
0.9 mV RMS |
源阻抗(典型值) |
50Ω |
CMRR(典型) |
85 dB @ 50 Hz; 55 dB @ 1 MHz |
环境工作温度 |
-10至40℃ |
环境储存温度 |
-30至70℃ |
电源要求 |
|
标准 |
4xAA电池或6 V DC / 200 mA电源适配器 |
输入引线长度 |
30厘米 |
BNC长度 |
90厘米 |
重量 |
500克 |
尺寸(LxWxH) |
202毫米x 83毫米x 38毫米 |
